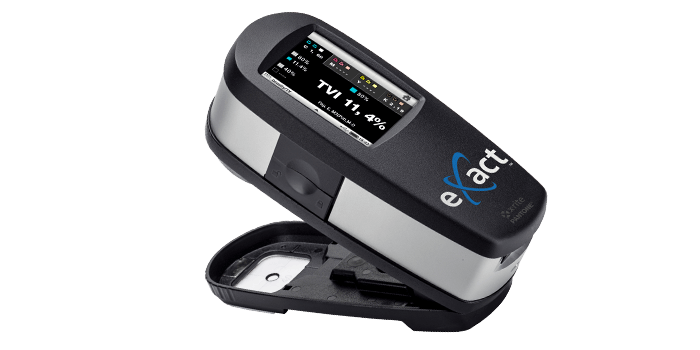

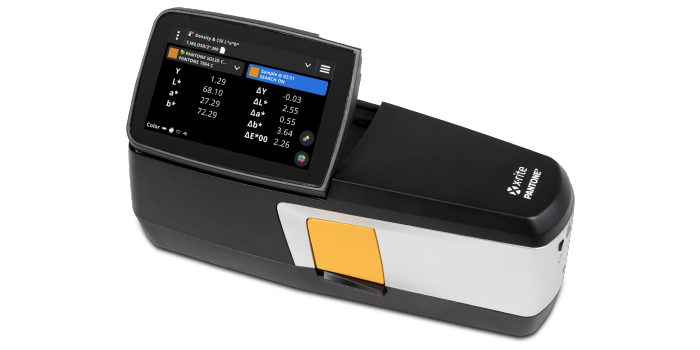

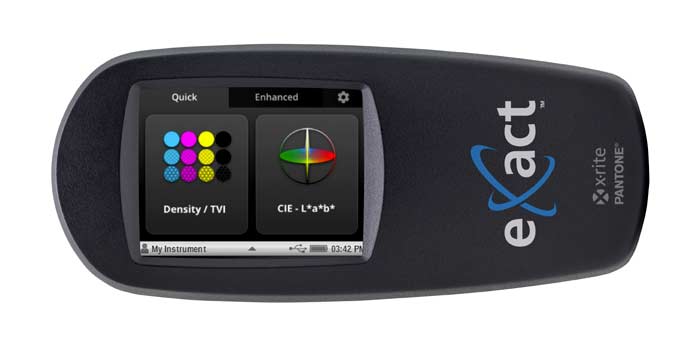

X-Rite eXact 2
X-Rite eXact 2 — портативный спектрофотометр нового поколения, предназначенный для контроля цвета в полиграфии и упаковке. Он пришел на смену классической серии eXact, получив встроенную камеру, Wi-Fi и обновленный интерфейс.
Основные отличия и технологии
Технология Mantis™: Встроенная камера высокого разрешения позволяет точно видеть область измерения на экране устройства, исключая ошибки позиционирования.
Digital Loupe (Цифровая лупа): Позволяет увеличивать изображение контрольного поля прямо на экране для проверки растискивания точек или наличия дефектов печати.
Бесконтактное измерение: Конструкция минимизирует риск загрязнения оптики сырой краской.
Связь и экосистема: Поддержка Wi-Fi для мгновенной передачи данных в ПО (ColorCert, InkFormulation) и интеграция с облачным сервисом X-Rite Link для управления парком приборов.
Геометрия измерения: 45°/0° (кольцевая оптика).
Апертура: Доступны варианты 1.5 мм, 2 мм, 4 мм или 6 мм.
Режимы измерения: Одновременный замер M0, M1, M2 и M3 (для версии Plus).

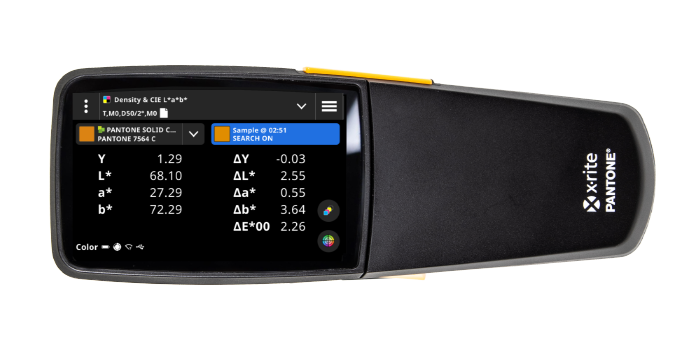

Экран: Сенсорный ЖК-дисплей с регулируемым наклоном, увеличенный на 30% по сравнению с первой версией.
Модельный ряд
Устройство выпускается в трех основных версиях в зависимости от типа запечатываемых материалов:
eXact 2: Стандартная модель для работы с бумагой, картоном и гофрокартоном.
eXact 2 Xp: Специальная версия для измерения на гибких пленках, пластике и фольге (устраняет влияние интерференции).
eXact 2 Plus: Максимальная комплектация. Подходит для любых материалов и дополнительно позволяет оценивать метамеризм, непрозрачность и красящую способность.
| Аппертура | 1,5 мм, 2 мм, 4 мм или 6 мм |
| Батарея | Литий-ионная, 3,63 В постоянного тока, 4750 мАч |
| Функция BestMatch | Да |
| Калибровка | Автоматическая по белому эталону |
| Различия цветов | CIE ∆E* (1976), ∆ECMC, CIE ∆E* (2000) и CIE ∆E* (1994) |
| Цветовые пространства | CIE Lab*, CIE LCh° |
| Интерфейс связи | USB-C; Wi-Fi |
| Подключение | USB-C; Wi-Fi |
| Диапазон плотности | 0,0 D – 3,0 D |
| Стандарты плотности | Статус A, E, I, T и G |
| Размеры (длина, ширина, высота) | 21,2 см x 7,7 см x 7,7 см (ДхШхВ) |
| Сертификация G7 | Да, со встроенными шаблонами заданий G7, PSO, Japan Color |
| Влажность | 30–85% относительной влажности (без конденсации) |
| Источники освещения | A, C, D50, D55, D65, D75, F2, F7, F11, F12 |
| Формат импорта/экспорта | CxF3 |
| Отраслевые стандарты | ISO 5-4:2009(E), ISO 13655:2017 |
| Дисплей прибора | Цвет сенсорный экран, 800 x 480 пикселей |
| Межприборное согласование | Среднее значение: 0,25 ΔEab, Максимальное значение: 0,45 ΔEab (для M3: 0,55 ΔEab) (Измерения проводились с использованием производственных стандартов X-Rite при температуре 23°C +/- 1°C, относительной влажности 40-60% для всех режимов измерения на 12 цветных плитках BCRA и белом керамическом эталоне (D50, 2°)) |
| Поддерживаемые языки: | Болгарский, Китайский упрощенный, Китайский традиционный, Чешский, Датский, Голландский, Английский, Финский, Французский, Немецкий, Греческий, Венгерский, Итальянский, Японский, Корейский, Польский, Португальский, Румынский, Русский, Сербский, Словенский, Испанский, Шведский, Тайский, Турецкий, Вьетнамский |
| Источник света: | LED |
| Macintosh | macOS 10.15, macOS 11, macOS 12 |
| Условия измерения | 2: M0, M1 (метод 2), M2, M3 |
| Геометрия измерения | Кольцевая оптика подсветки 45°:0°, ISO 13655:2017 |
| Время измерения | < 1 сек |
| Поддержка NetProfiler | Да |
| Наблюдатели | 2° и 10° |
| Диапазон рабочих температур | 10°C до 35°C |
| Поддержка PantoneLIVE | Да, Встроенные библиотеки Pantone |
| Пройдено/Не пройдено | Да |
| Длина сканирования | Макс.: 1120 мм (44”) |
| Возможность сканирования | Да, встроенное сканирование |
| Индикатор обслуживания | Напоминание о сертификации |
| Кратковременная повторяемость — плотность | +/- 0,01 D для CMYK (измерения статуса E или статуса T, максимальная ошибка по сравнению со средним значением 10 каждые 5 секунд при 2,0 D, за исключением M3 Yellow при 1,7 D) |
| Кратковременная повторяемость — Белый | 0,02 ΔEab (стандартное отклонение) Белый BCRA (ошибка по сравнению со средним значением 20 измерений каждые 5 секунд) |
| Однопроходное сканирование | M0, M1, M2, M3 |
| Комплект для разработки программного обеспечения | Да |
| Спектральный анализатор | Спектральный модуль DRS |
| Спектральный интервал | 10 нм |
| Спектральный диапазон | 400 нм — 700 нм |
| Стандарты | Емкость памяти для более чем 50 000 стандартов |
| Диапазон температур хранения | -20° до 50°C |
| Поддерживаемые подложки | Бумага, гофрированный картон, картон |
| Пользовательский опыт | Мастер первоначальной настройки, возможность конфигурирования, настраиваемый набор инструментов, возможность обновления |
| Напряжение | 12 В пост. тока, 2,5 А (блок питания док-станции) |
| Гарантия | 1 год |
| Вес | 620 г |
| Что входит в комплект? | Кабель USB-C с переходником на USB-A, блок питания, программное обеспечение и документация, док-станция / зарядное устройство, краткое руководство пользователя, чехол для переноски, сертификат ISO 9000. |
| Windows | Windows 10 (32 and 64 bit), Windows 11 |

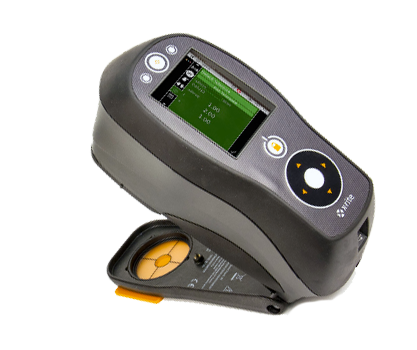

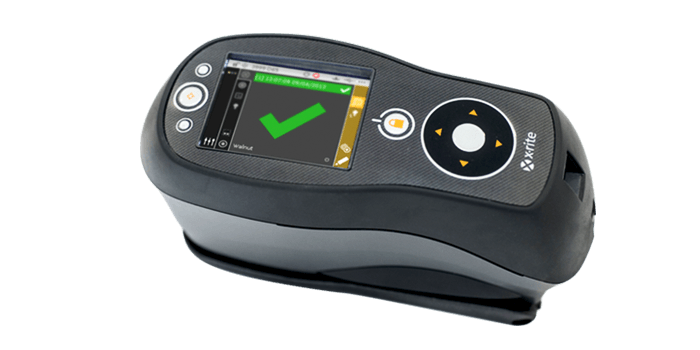

X-Rite Ci60
X-Rite Ci60 — это портативный спектрофотометр начального уровня со сферической геометрией d/8°, предназначенный для автономного контроля качества цвета на производстве. Он заменяет визуальную оценку цвета на точные цифровые измерения, помогая выявлять отклонения при приемке сырья или в процессе выпуска продукции.
Основные характеристики
Геометрия измерения: Сферическая d/8°, позволяющая точно измерять цвет на текстурированных, неровных или зеркальных поверхностях.
Спектральный диапазон: 400–700 нм с шагом 10 нм.
Апертура (окно измерения): Фиксированная, стандартно 8 мм.
Память: Хранение до 1000 эталонов (стандартов) и 4000 образцов.
Автономность: Работает без подключения к ПК; результаты отображаются на цветном ЖК-дисплее в формате годен/брак («Pass/Fail»).
Интерфейсы: USB для связи с ПО и Bluetooth (в зависимости от региона).
Применение
Прибор широко используется в отраслях, где важна стабильность цвета:
Пластики и покрытия: измерение деталей из пластмасс и окрашенных поверхностей.
Текстиль: контроль окраски тканей и нитей.
Упаковка: проверка качества печати на различных материалах, включая металлизированные.

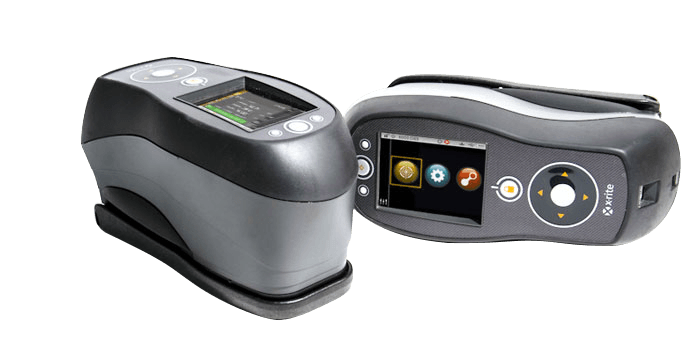

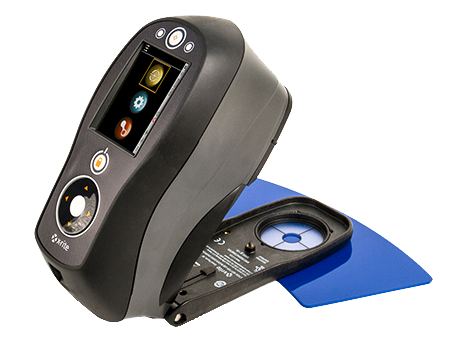

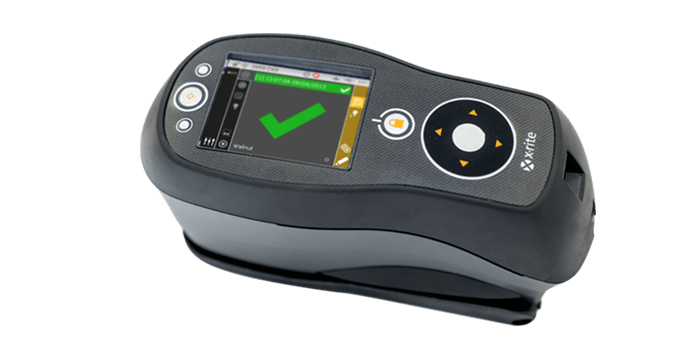

X-Rite Ci62
X-Rite Ci62 — это портативный сферический спектрофотометр среднего уровня, предназначенный для точного контроля цвета в промышленных условиях. Он особенно эффективен при работе со сложными поверхностями: текстурированными материалами, металлизированными подложками, пластиком и текстилем.
Основные характеристики
Геометрия измерения: Сферическая (d:8°), что позволяет минимизировать влияние текстуры и блеска на результат.
Апертуры: Доступен в версиях с фиксированной апертурой 4 мм, 8 мм или 14 мм (выбирается при покупке).
Режимы SPIN/SPEX: Одновременное измерение с включенной и исключенной зеркальной составляющей для оценки блеска.
Точность: Повторяемость по белому эталону составляет 0,05 ΔEab, а межприборное согласие — 0,20 ΔEab.
Интерфейсы: Подключение через USB или Bluetooth для беспроводной передачи данных.
Ключевые возможности
NetProfiler: Встроенная поддержка ПО для мониторинга и оптимизации производительности прибора в реальном времени, обеспечивающая единство измерений во всей цепочке поставок.
Память: Хранение до 4 000 образцов и стандартов непосредственно в устройстве.
Дисплей: Цветной ЖК-экран высокого разрешения (3,2 дюйма) для мгновенной визуализации результатов.
Эргономика: Удобный корпус с прорезиненным захватом и откидной «пяткой» (shoe) для точного позиционирования на образце.

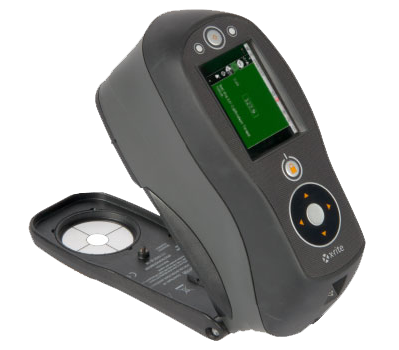

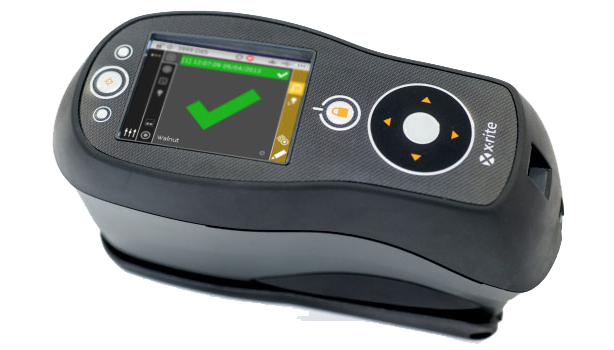

X-Rite Ci64
X-Rite Ci64 — это наиболее точный портативный сферический спектрофотометр в линейке Ci6x, предназначенный для высокоточного контроля цвета в промышленных условиях. Он позволяет измерять цвет на неровных, текстурированных и блестящих поверхностях, что делает его незаменимым в производстве пластика, текстиля, автомобильных деталей и упаковки.
Основные характеристики
Геометрия измерения: d/8° (диффузная сфера), обеспечивающая высокую точность на сложных материалах.
Режимы SPIN/SPEX: Одновременное измерение с включенной (SPIN) и исключенной (SPEX) зеркальной составляющей для анализа влияния блеска на восприятие цвета.
Сменные апертуры: Возможность переключения между различными размерами апертур (например, 4 мм, 8 мм или 14 мм) для измерения как мелких деталей, так и крупных образцов.
Поддержка NetProfiler: Встроенная система мониторинга и калибровки прибора для обеспечения стабильности данных во всей производственной цепочке.
Интерфейс Graphical Jobs™: Наглядные инструкции на дисплее помогают операторам соблюдать стандарты измерений.
Модификации прибора
Ci64 (Standard): Базовая высокоточная модель для стандартных промышленных задач.
Ci64UV: Оснащена калиброванным УФ-освещением для точного измерения материалов с оптическими отбеливателями (бумага, текстиль, пластик).
Ci64L (LTS): Вариант с большой апертурой (14 мм) для измерения текстурированных или пористых поверхностей.
Технические параметры
| Параметр | Значение |
| Межприборная согласованность | Среднее значение 0.13 ΔE*ab |
| Повторяемость | ≤ 0.04 ΔE*ab (на белой плите) |
| Спектральный диапазон | 400 – 700 нм |
| Питание | Съемный Li-ion аккумулятор (~1000 измерений) |
| Связь | USB 2.0, Bluetooth (опционально) |
Применение
Прибор используется для входного контроля сырья, мониторинга производственных линий и окончательной приемки продукции. Он интегрируется с ПО для контроля качества (Color iQC) и рецептирования красок (InkFormulation).

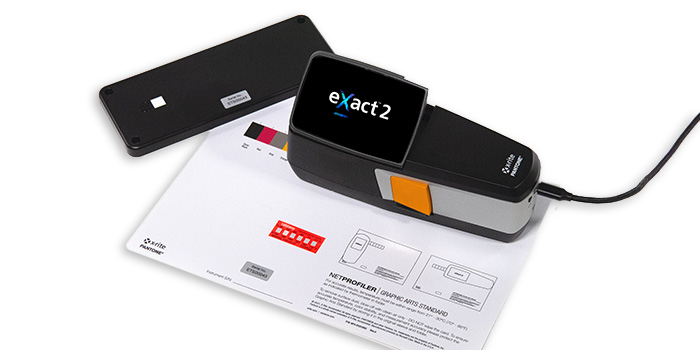

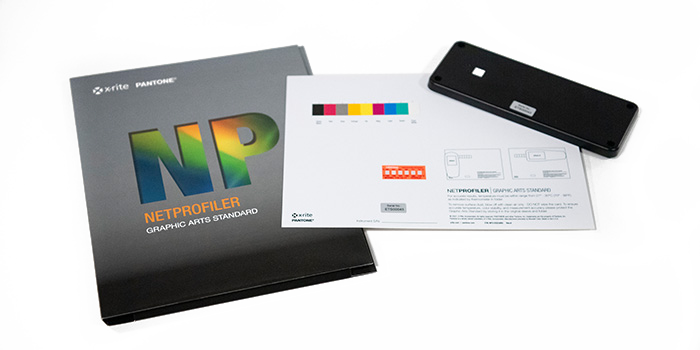

X-Rite NetProfiler
X-Rite NetProfiler — это облачное решение, объединяющее программное обеспечение и физические цветовые эталоны для калибровки и проверки точности спектрофотометров.
Система позволяет минимизировать расхождения между измерениями разных приборов (даже разных моделей или поколений) внутри одной цепочки поставок.
Ключевые возможности
Дистанционная калибровка: Позволяет проверять и оптимизировать работу устройств на месте, без необходимости отправки их в сервисный центр для регулярной настройки.
Устранение погрешностей: ПО корректирует ошибки измерений, вызванные износом ламп, возрастом прибора или условиями окружающей среды.
Единый стандарт: Гарантирует, что все участники процесса (дизайнеры, поставщики, типографии) видят и измеряют цвет одинаково, используя «профилированные» устройства.
Сертификация: Система генерирует отчеты о производительности, которые подтверждают точность прибора для соблюдения требований качества (ISO и др.).
Как это работает
Пользователь загружает NetProfiler Online.Используется специальный набор физических калибровочных эталонов (плиток), поставляемых X-Rite.Программа сравнивает текущие показания прибора с эталонными данными в облаке и создает корректирующий профиль, который сохраняется в памяти спектрофотометра.
Поддерживаемые устройства
NetProfiler совместим с большинством популярных моделей X-Rite, включая портативные устройства серий eXact 2, Ci6x (Ci62, Ci64) и настольные приборы серии Ci7000.

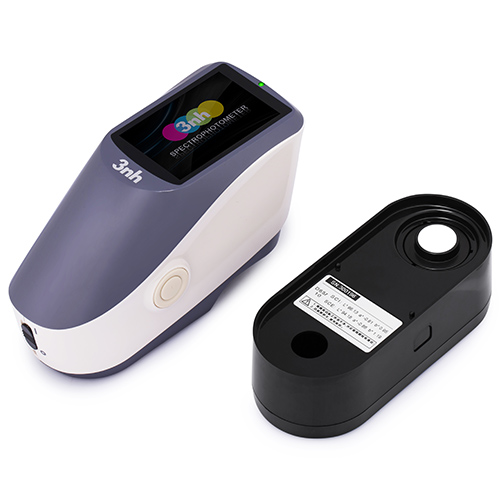

3nh YS3010
Ручной спектрофотометр YS3010 с одноапертурным объективом 8 мм может легко обеспечить передачу цвета и использоваться в качестве прецизионного инструмента для системы подбора цветов. Он широко используется в производстве пластмасс, электроники, живописи, красок, текстиля и одежды, печатной бумаги, автомобильной, медицинской, косметической и пищевой промышленности, научно-исследовательских институтах, школах и лабораториях.
Соответствует CIE № 15, GB/T 3978, GB 2893, GB/T 18833, ISO7724/1, ASTM E1164, DIN5033 Teil7, цветной спектрофотометр YS3010 имеет только одинарную апертуру 8 мм. Режимы SCI и SCE позволяют широко использовать его во многих приложениях. Он имеет высокую точность 0,06 на основе белой калибровочной пластины, измеренной 30 раз с интервалом в 5 секунд после выполнения калибровки по белому цвету.
Идеальное сочетание красивого внешнего вида и конструкции механики человеческого тела;
Геометрическая оптика D/8, соответствует CIE № 15, GB/T 3978, GB2893, GB/T 18833, ISO7724/1, ASTM E1164, DIN5033 Teil;
Комбинированный светодиодный источник света с длительным сроком службы и низким энергопотреблением;
Одиночная апертура 8 мм, поддерживает одновременно SCI и SCE;
Измеряемые образцы, точные лабораторные данные, можно использовать для сопоставления цветов и точной передачи цвета;
Конфигурация высокоэлектронного оборудования: 3,5-дюймовый цветной TFT-ЖК-дисплей, емкостный сенсорный экран, вогнутая решетка, 256-элементный CMOS-датчик изображения с двойной матрицей;
USB-порт, широко полезный;
Суперустойчивая к загрязнениям и стабильная стандартная белая калибровочная пластина;
Место для хранения большой емкости, более 20 000 данных измерений;
Два стандартных угла наблюдения, различные источники света, различные показатели цвета, соответствуют различным стандартным колориметрическим данным, удовлетворяют различные потребности клиентов в измерении цвета;
Функция обнаружения лучшего положения камерой;
Программное обеспечение для ПК имеет мощное расширение функций.

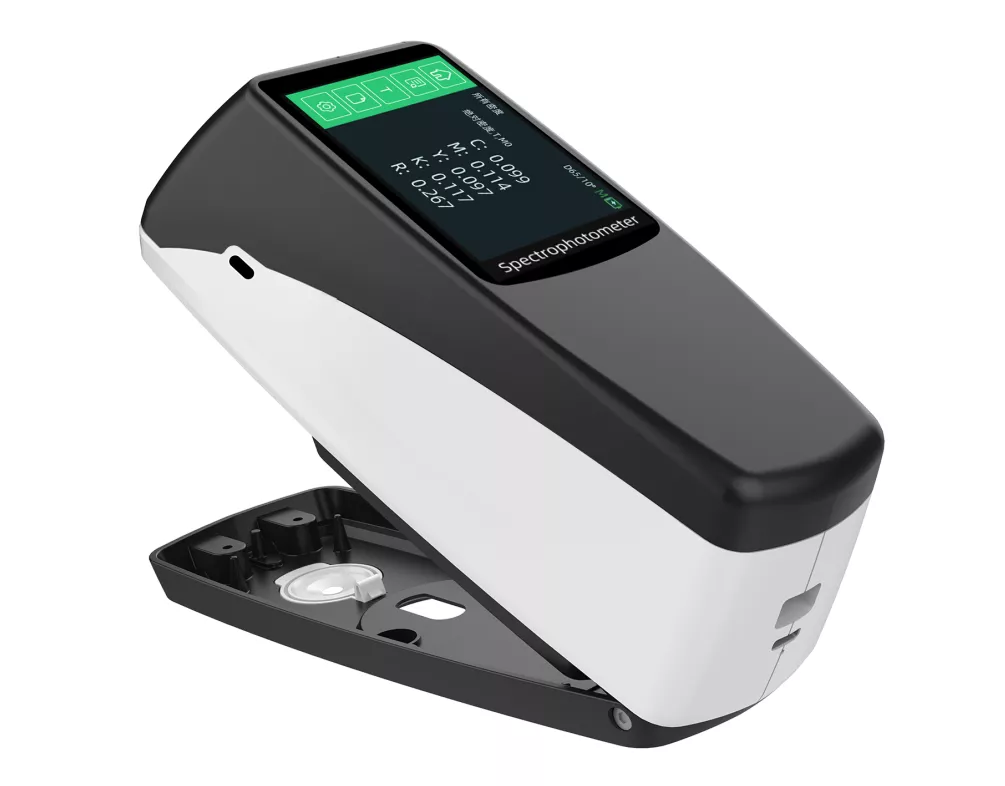

YD5010 Plus
Спектроденситометр YD5010 Plus предназначен для измерения оптической плотности печатных красок и контроля качества. Прибор позволяет точно определять характеристики отражения образцов, а также измерять и отображать различные показатели плотности, параметры цветовых различий и цветовые индексы в различных цветовых пространствах. Устройство широко применяется на предприятиях полиграфической и бумажной промышленности, при производстве дорожных знаков, в текстильной отрасли (включая процессы печати и крашения), а также в научно-исследовательских институтах, центрах контроля качества и лабораториях.
Идеальное сочетание эстетичного внешнего вида и эргономичной конструкции;
Комбинированные светодиодные источники света (включая УФ-диапазон), отличающиеся долгим сроком службы и низким энергопотреблением;
Сменные апертуры (Ø 2, 4, 8 мм) для работы с различными типами образцов;
Точное измерение спектра отражения, плотности CMYK и цветовых координат Lab;
Высококлассная аппаратная часть: 3,5-дюймовый полноцветный TFT-дисплей, емкостный сенсорный экран, вогнутая дифракционная решетка, 256-пиксельный сдвоенный CMOS-сенсор и т. д.;
Два угла обзора наблюдателя (2° и 10°), поддержка различных режимов освещения и цветовых систем;
Универсальный интерфейс USB;
Встроенная память большой емкости (хранение более 10 000 результатов измерений);
Оптимальное решение для технологического и выходного контроля качества в полиграфии;
Расширенные функциональные возможности благодаря специализированному программному обеспечению для ПК.
| Модель | YD5010 Plus |
| Геометрия измерений | 45/0 (кольцевое освещение под углом 45°, угол наблюдения 0°); ISO 5-4, CIE № 15 |
| Функции | Универсальный спектрофотометр-денситометр, применяемый для измерения цвета и контроля качества в таких отраслях, как полиграфия (печать красками), обработка фотоматериалов, текстильная промышленность (печать и крашение), производство электроники из пластика и др.; особенно хорошо подходит для измерения и контроля оптической плотности и растискивания растровой точки в полиграфии; возможна поставка с апертурой одного из вариантов диаметра: 2 мм, 4 мм или 8 мм. |
| Источник света | Комбинированный источник света: светодиодный и ультрафиолетовый |
| Устройство спектрального разделения | Вогнутая дифракционная решетка |
| Датчик | Двухрядный КМОП-сенсор изображения с 256 элементами |
| Диапазон длин волн | 400 — 700 nm |
| Интервал длины волны | 10 nm |
| Ширина полудиапазона | 10 nm |
| Условия измерений | Соответствие условиям измерений по стандарту ISO 13655: M0 (источник света CIE A) M1 (источник света CIE D50) M2 (без УФ-составляющей) M3 (M2 + поляризационный фильтр) |
| Стандарты плотности | ISO Статус A, E, I, T |
| Индекс плотности | Значение оптической плотности, разность оптических плотностей, относительная площадь растровых элементов, растискивание, наложение красок (оверпринт), печатные характеристики, контраст печати, ошибка цветового тона и уровень серого. |
| Измерительная апертура | Возможен выбор диаметра одного отверстия: Ø2 мм, Ø4 мм или Ø8 мм. |
| Цветовые пространства | CIE LAB, XYZ, Yxy, LCh |
| Формула цветового различия | ΔEab, ΔE94, ΔE*00 |
| Другой колориметрический показатель | / |
| Угол наблюдателя | 2°/10° |
| Источники света | A, C, D50, D55, D65, D75, F2, F7, F11, F12 |
| Время измерения | Около 1,5 с |
| Повторяемость | Плотность: в пределах 0,01 D Значение цветности: в пределах ΔE*ab 0,04 (при 30-кратном измерении белой калибровочной пластины с интервалом 5 секунд после выполнения калибровки по белому), за исключением модели M3. |
| Межприборная ошибка | В пределах ΔE*ab 0,2 (среднее значение для 12 цветовых плиток BCRA Series II), за исключением M3. |
| Режим измерения | Одиночное измерение, среднее значение (2–99) |
| Размеры (Д×Ш×В) | 184 × 77 × 105 мм |
| Вес | Примерно 600 г |
| Источник питания | Литий-ионный аккумулятор. 5000 измерений за 8 часов. |
| Срок службы источника света | 5 лет, более 3 миллионов измерений |
| Дисплей | 3,5 -дюймовый цветной TFT ЖК-дисплей, емкостный сенсорный экран |
| Порт данных | USB, Bluetooth 5.0 |
| Память данных | 10 000 шт. |
| Язык | Упрощенный китайский, английский, традиционный китайский |
| Рабочая среда | Температура: 0–40℃; Влажность: 0–85% (без конденсации); высота над уровнем моря: менее 2000 м. |
| Среда хранения | Температура: -20 — 50℃; Влажность: 0 — 85% (без конденсации); |
| Стандартные аксессуары | Адаптер питания, USB-кабель, встроенный литий-ионный аккумулятор, руководство пользователя, программное обеспечение (для скачивания с сайта), калибровочная пластина (белая и черная), защитная крышка, футляр для поляризационного фильтра, позиционирующая пластина. |
| Опциональный аксессуар | Микропринтер |

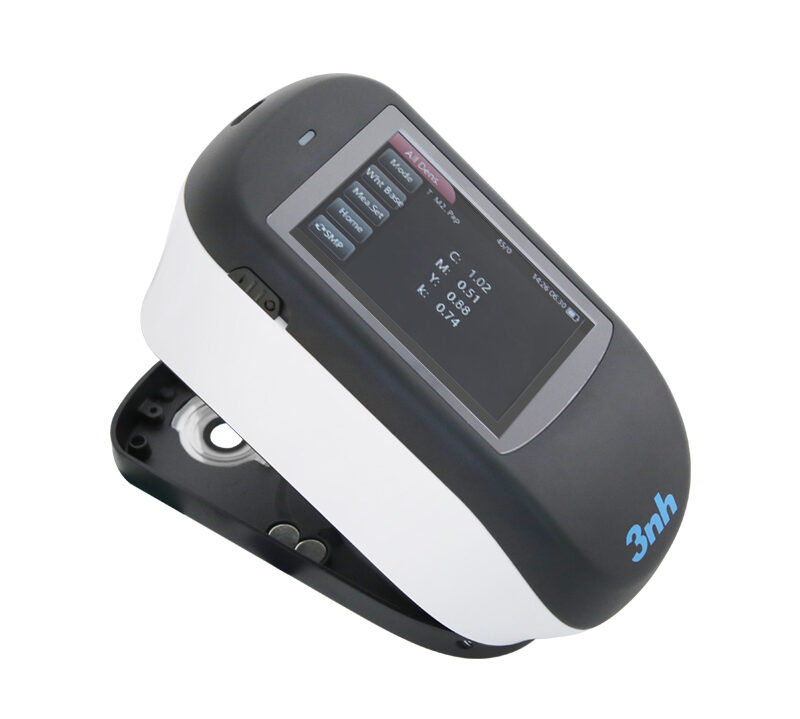

TS1050 Spectrodensitometer
Спекроденситометр 3nh TS1050 (профессиональная версия) — это высокоточный прибор для контроля качества, предназначенный для средних и крупных полиграфических предприятий, профессиональных агентств по контролю качества и упаковочных компаний. Используя спектрофотометрическую технологию с планарной дифракционной решеткой и оснащенный двухканальным кремниевым фотодиодным датчиком с 40 группами, он обеспечивает повторяемость плотности 0,001D и поддерживает функцию сканирования плотности для всестороннего анализа распределения качества печати. Благодаря гарантированной сертификации метрологии первого класса, TS1050 обеспечивает достоверность и прослеживаемость данных измерений, удовлетворяя разнообразные потребности в высокоточном тестировании с большими объемами данных. Главное преимущество TS1050 заключается в его «профессионализме, комплексности, точности и эффективности»: он оснащен 5 сменными измерительными отверстиями для охвата всех сценариев, от крупных цветовых блоков до мелкой графики, обеспечивает согласованность данных между приборами на уровне 0,20, гарантируя единообразие данных на нескольких машинах, и имеет огромную емкость хранилища в 20 000 записей для отслеживания данных пакетной проверки. Будь то ежедневный контроль качества продукции, унифицированное управление несколькими машинами или контроль крупных партий готовой продукции, TS1050 предоставляет профессиональное, точное и эффективное решение для измерений.
Исключительная воспроизводимость для получения абсолютно достоверных данных.
Благодаря использованию планарной дифракционной спектрофотометрии и двухканального кремниевого фотодиодного датчика с 40 группами:
Повторяемость плотности: ≤ 0,001D
Повторяемость колориметрии: ΔE*ab ≤ 0,02 (на основе усредненных данных 30 измерений на белых пластинах, за исключением M3)
Согласованность между приборами: ΔE*ab ≤ 0,20
Для предприятий, использующих несколько устройств в различных цехах, это обеспечивает высокую согласованность данных измерений на разных машинах, унифицируя стандарты контроля качества и снижая затраты на межведомственную коммуникацию и риски для качества.
Сверхбыстрое измерение за 1 секунду для высокой эффективности производства
Одно измерение занимает всего около 1 секунды, что существенно ускоряет пакетное тестирование, минимизирует время ожидания работников и повышает производительность контроля на производственной линии.
Пять сменных диафрагм для универсальности в любых сценариях использования.
Оснащен 5 измерительными отверстиями: Φ11 мм, Φ10 мм, Φ6 мм, Φ5 мм и Φ3 мм. Пользователи могут гибко выбирать их в зависимости от размера образца и потребностей измерения. От больших сплошных цветных участков до средних тонких узоров — одно устройство охватывает все сценарии измерения без частого переключения устройств, что значительно повышает эффективность тестирования.
Функция сканирования плотности для оценки качества полноформатных изображений.
Поддерживает непрерывное многоточечное сканирование плотности печатных материалов для построения кривых распределения плотности, визуально демонстрирующих равномерность печати по всей странице. Данные сканирования быстро выявляют локальные отклонения плотности и неравномерную толщину слоя чернил, помогая техническим специалистам диагностировать состояние печатного станка, ускорять подбор/калибровку цвета и повышать общее качество печати.
Первоклассное соответствие метрологическим требованиям с достоверной прослеживаемостью.
Гарантированное соответствие метрологическим стандартам высшего уровня обеспечивает высокую степень достоверности и прослеживаемости, удовлетворяя строгим требованиям сертификации системы качества ISO, аудитам клиентов и независимым испытаниям. Это помогает предприятиям успешно проходить высокоуровневые аудиты заводов-изготовителей и получать конкурентные преимущества на рынке.
Поддержка многоплатформенного программного обеспечения для профессионального управления данными.
Поддерживает синхронизацию в реальном времени между различными платформами: Android, iOS, Windows, мини-приложением WeChat и HarmonyOS. Позволяет осуществлять поиск в облачной цветовой библиотеке, создавать персональные базы данных цветов, обмениваться цветовыми библиотеками на корпоративном уровне, автоматически генерировать профессиональные аналитические отчеты и экспортировать документацию по контролю качества одним щелчком мыши.
Калибровка сети Netmetric обеспечивает согласованность данных по всему парку оборудования.
Поддерживает сетевую калибровку Netmetric, позволяя удаленно по сети корректировать накопленные отклонения измерений, вызванные длительным использованием приборов. Это также обеспечивает систематическую калибровку и выравнивание всех приборов внутри организации и по всей цепочке поставок, значительно снижая вариативность измерений между приборами. Для групп предприятий с несколькими заводами и производственными линиями Netmetric обеспечивает единые стандарты качества и централизованное управление на всех площадках, существенно снижая затраты на связь и риски для качества, связанные с межзаводским взаимодействием.
| Модель | TS1050 |
| Оптическая геометрия | 45/0 (равномерное освещение по окружности 45°, угол приема 0°); соответствует стандарту ISO 5-4, CIE № 15 |
| Функции | Высокоточный спектроденситометр широко используется для точного измерения цвета и контроля качества в полиграфии, обработке пленок, текстильном крашении, производстве пластмасс и электронике. Идеально подходит для точного измерения оптической плотности и увеличения размера точки при полиграфии. |
| Источник света | Комбинированный светодиодный источник света и источник УФ-излучения |
| Спектрофотометрический режим | Спектрофотометрия с использованием планарной дифракционной решетки |
| Датчик | Массив кремниевых фотодиодов (двойной массив, 40 групп) |
| Диапазон длин волн | 400 — 700 nm |
| Интервал длины волны | 10 nm |
| Ширина полудиапазона | 10 nm |
| Измеренный диапазон отражения | 0-200% |
| Разрешение отражения | 0.01% |
| Условия измерения | Соответствует условиям ISO 13655: M0 (источник света CIE A), M1 (источник света CIE D50), M2 (отсекающий УФ-излучение), M3 (M2 + поляризационный фильтр). |
| Стандарты плотности | ISO Status T, E, A, I, M |
| Диапазон плотности | 0.0 D – 3.0 D |
| Индексы плотности | Значение плотности, разница плотностей, площадь точки, увеличение точки, захват, характеристики печати, контрастность печати, ошибка тона и серость, печатная форма, сканирование плотности |
| Измерительная апертура | Φ11mm, Φ10mm, Φ6mm, Φ5mm, Φ3mm |
| Цветовое пространство | CIE LAB, XYZ, Yxy, LCh, CIE LUV, HunterLAB, s-RGB, βxy, DIN Lab99, Munsell |
| Формула разницы в цвете | ΔEab, ΔEuv, ΔE94, ΔEcmc(2:1), ΔEcmc(1:1), ΔEcmc(1:c), ΔE*00, DINΔE99, ΔE(Hunter) |
| Другой колориметрический индекс | Спектральная отражательная способность, белизна (ASTM E313-00, ASTM E313-73, CIE, ISO2470/R457, AATCC, Hunter, Taube, Berger, Stensby), желтизна (ASTM D1925, ASTM E313-00, ASTM E313-73), оттенок (ASTM E313-00), индекс метамеризма (MI), стойкость цвета к окрашиванию, стойкость к изменению цвета, интенсивность цвета (интенсивность красителя, красящая способность), непрозрачность, классификация тона 555, чернота (My, dM) |
| Угол наблюдения | 2°/10° |
| Осветитель | D65, A, C, D50, D55, D75, F1, F2(CWF), F3, F4, F5, F6, F7(DLF), F8, F9, F10 (TPL5), F11(TL84), F12(TL83/U30), B, U35, NBF, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-C2, LED-C3, LED-C5 |
| Время измерения | Примерно 1 с |
| Разрешение экрана | Значение плотности: 0,001; |
| Повторяемость | Плотность: в пределах 0,001D Колориметрический метод: ΔE*ab в пределах 0,02 (среднее значение по 30 измерениям на белой пластине с интервалом 5 с после прогрева и калибровки — кроме M3) |
| Межинструментальное соглашение | ΔE*ab в пределах 0,20 (среднее значение по 14 цветовым плиткам серии BCRA Series II, за исключением M3) |
| Метод измерения | Однократное измерение, среднее значение (2–99 раз) |
| Метод определения местоположения | Встроенное отверстие для физического позиционирования |
| Размеры | 170 х 75 х 91.7 mm |
| Вес | Примерно 600 г |
| Источник питания | Перезаряжаемая литиевая батарея; 5000 измерений за 8 часов. |
| Срок службы источника света | 5 лет или более 3 миллионов измерений |
| Дисплей | 3,5-дюймовый цветной емкостный сенсорный TFT-экран |
| Порт данных | USB, Bluetooth 5.0 |
| Память данных | 20 000 записей |
| Поддержка программного обеспечения | Android, iOS, Windows, мини-программа WeChat, HarmonyOS |
| Язык | Упрощенный китайский, английский, традиционный китайский, русский |
| Рабочая среда | 0–40 °C, 0–85 % относительной влажности (без конденсации), высота над уровнем моря: ниже 2000 м. |
| Среда хранения | -20–50 °C, 0–85 % относительной влажности (без конденсации) |
| Коррекция сети | Поддерживает Netmetric |
| Гарантия точности | Гарантированное соответствие метрологическим стандартам высшего класса. |
| Стандартные аксессуары | Адаптер питания, кабель для передачи данных, встроенный литиевый аккумулятор, руководство пользователя, программное обеспечение для контроля качества (загружаемое), бокс для черно-белой калибровки, защитный чехол, бокс для поляризационных фильтров. |
| Опциональный аксессуар | Микропринтер, Нетметрика |
| Модель | YS3010 |
| Оптическая геометрия | Отражение: di:8°, de:8°(рассеянное освещение, угол обзора 8 градусов) |
| Размер встроенной сферы | 48 mm |
| Источник света | Комбинированный светодиодный свет |
| Спектрофотометрический режим | Вогнутая решетка |
| Датчик | 256-элементный датчик изображения CMOS с двойной матрицей |
| Диапазон длин волн | 400 — 700 nm |
| Интервал длины волны | 10 nm |
| Ширина полудиапазона | 10 nm |
| Измеренный диапазон отражения | 0-200% |
| Измерительная апертура | Одноапертурный: 8mm/10mm |
| Зеркальный компонент | SCI & SCE |
| Цветовое пространство | CIE LAB, XYZ, Yxy, LCh, CIE LUV, s-RGB, HunterLab, βxy, DIN Lab99 Munsell (C/2) |
| Формула разницы в цвете | ΔEab, ΔEuv, ΔE94, ΔEcmc (2:1), ΔEcmc (1:1), ΔE00, DINΔE99, ΔE(Hunter) |
| Другой колориметрический индекс | Коэффициент отражения спектра, WI (ASTM E313-00, ASTM E313-73, CIE/ISO, AATCC, Hunter, TaubeBergerStensby), YI (ASTM D1925, ASTM E313-00, ASTM E313-73), индекс метамеризма Mt, стойкость окрашивания, стойкость цвета, интенсивность (интенсивность красителя, интенсивность тонирования), непрозрачность, 8-градусный блеск, индекс 555, чернота (My, dM), плотность цвета CMYK (A, T, E, M), оттенок (ASTM E313-00), индекс Мунселла (некоторые функции реализуются с помощью компьютера). |
| Угол наблюдения | 2°/10° |
| Осветитель | D65, A, C, D50, D55, D75, F1, F2(CWF), F3, F4, F5, F6, F7(DLF), F8, F9, F10(TPL5), F11(TL84), F12(TL83/U30), B,U35, NBF, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-C2, LED-C3, LED-C5, источник света можно настроить (всего 41 вид источников света, некоторые из которых реализуются через главный компьютер/приложение) |
| Отображаемые данные | Спектрограмма/значения, значения цветности образцов, значения/график цветового различия, результат PASS/FAIL, смещение цвета |
| Время измерения | 2.6 с |
| Повторяемость | MAV/SCI: ΔE*≤0.06 |
| Межприборная ошибка | MAV/SCI: ΔE*≤0.4 |
| Режим измерения | Одно измерение, среднее измерение |
| Метод определения положения | Поиск помощью камеры |
| Батарея | Литий-ионный аккумулятор. 5000 измерений в течение 8 часов |
| Размеры | Д х Ш х В = 184 х 77 х 105 мм |
| Вес | 600 гр |
| Срок службы светильника | 5 лет, более 3 миллионов измерений |
| Дисплей | 3,5-дюймовый цветной TFT-экран, емкостный сенсорный экран |
| Порт данных | USB, Bluetooth 5.0 |
| Язык | Китайский упрощенный, китайский традиционный, английский, французский, португальский, русский, испанский, итальянский, немецкий |
| Операционная среда | 0 — 40℃, относительная влажность 0 — 85% (без конденсации), высота < 2000 м |
| Среда хранения | -20 — 50℃, 0 — 85% (без конденсации) |
| Стандартные аксессуары | Адаптер питания, встроенный литий-ионный аккумулятор, руководство пользователя, программное обеспечение для ПК, белая и черная калибровочная полость, пылезащитный чехол |
| Дополнительный аксессуар | Микропринтер, коробка для тестирования порошка |
Примечания: Технические характеристики могут быть изменены без предварительного уведомления.
EX Series
Серия портативных денситометров CHNSpec EX разработана специально для полиграфической отрасли. Эти приборы позволяют точно измерять оптическую плотность цвета при различных способах печати (например, офсетной или глубокой печати), оперативно получать данные и помогать специалистам эффективно контролировать качество цветопередачи, а также своевременно корректировать отклонения. Благодаря легкой и компактной конструкции устройства их удобно носить с собой, что обеспечивает надежную поддержку процессов управления цветом в любое время и в любом месте, гарантируя стабильность цвета печатной продукции.
Сверхвысокая воспроизводимость результатов: погрешность измерения плотности ≤0,001 D, цветового различия dE*ab ≤0,03
Измерение методом горизонтального прижима, окно наблюдения с физическим позиционированием
Наличие специализированных параметров измерения для эффективной корректировки цвета при печати
Конструкция с двумя апертурами для измерения образцов различных размеров
Использование мощной системы управления цветом ColorExpert для ПК
Более 30 параметров измерения и свыше 30 источников света для оценки цвета
Поддержка подключения через мобильное приложение и мини-программу WeChat
Таблица классификации моделей
| Модель | Параметр | Различия между станциями | Применение |
EX SE | Плотность цвета CMYK и индекс печати | dE*ab≤0.3 | Подходит для контроля производственного процесса печати, проверки и оценки качества и т. д. — операций, требующих точного контроля и измерения оптической плотности цвета при печати. |
EX PRO | Плотность цвета (CMYK) + индекс печати + некоторые цветовые показатели (без учета отражательной способности, белизны и желтизны) | dE*ab≤0.3 | Строго соблюдать отраслевые стандарты контроля технологических процессов, точно контролировать процессы печати в системе CMYK и с использованием смесевых цветов (spot colors), а также обеспечивать точную цветопередачу. |
EX MAX | Плотность цвета CMYK, индекс печати и все цветовые параметры | dE*ab≤0.3 | Предоставление комплексного набора инструментов для лабораторий по разработке чернил, лабораторий контроля качества и производственных партнеров, позволяющего гарантировать высокое качество печати. |
| Модель | EX SE | EX PRO | EX MAX |
| Измерительная/осветительная апертура | 2mm/5mm，1.5mm/3mm | ||
| Емкость аккумулятора | Одного заряда хватает на 8000 непрерывных измерений (7,2 В / 3000 мА·ч). | ||
| Интерфейс | USB, Bluetooth | ||
| Диапазон плотности | 0.0 D–3.0 D | ||
| Стандарт плотности | Статус A, E, I, T, M | ||
| Соответствие стандартам | ISO 5-4:2009(E), ISO 13655:2017, CIE No.15 | ||
| Отображать | Полноцветный экран, 3,5 дюйма | ||
| Поддерживаемые языки | 简体中文，English | ||
| Источник света | Полнодиапазонный сбалансированный светодиодный источник света + УФ-излучение | ||
| Режим измерения | M0, M1, M2, M3 | ||
| Структура измерения* | 45/0 | ||
| Время измерения | Около 1,5 секунды | ||
| Повторяемость измерений** | Значение оптической плотности: ≤0,001 D; значение цветности: dE*ab ≤0,03 | ||
| Интервал длин волн | 10nm | ||
| Диапазон длин волн | 400-700nm | ||
| Ресурс источника света | 1 миллион раз за 10 лет | ||
| Хранилище | Прибор: 100 стандартных образцов, 10 000 тестовых образцов; приложение: хранение больших объемов данных. | ||
| Спектральный метод | Решетка | ||
| Датчики | Двухрядный высокоточный CMOS-сенсор линейного типа | ||
| Диапазон измерения коэффициента отражения | 0-200% | ||
| Разрешающая способность по коэффициенту отражения | 0.01% | ||
| Поддержка программного обеспечения | Android, iOS, Windows, WeChat Mini Program | ||
| Гарантия точности | Обеспечить квалификацию первого уровня в области измерений | ||
| Соглашение между инструментами | dE*ab≤0.3 | dE*ab≤0.3 | dE*ab≤0.25 |
| Измерение показателей | / | CIE-Lab, CIE-LCh, HunterLab, CIE-Luv, XYZ, Yxy, RGB, цветовое различие (ΔEab, ΔEcmc, ΔE94, ΔE00), показатель черноты (My, dM), устойчивость к окрашиванию, устойчивость окраски, оттенок (ASTM E313-00), цветовая плотность CMYK (A, T, E, M), индекс метамерии (Milm), система Манселла, непрозрачность, интенсивность (интенсивность красителя, красящая способность) | Спектральный коэффициент отражения, CIE-Lab, CIE-LCh, HunterLab, CIE-Luv, XYZ, Yxy, RGB, цветовое различие (ΔEab, ΔEcmc, ΔE94, ΔE00), белизна (ASTM E313-00, ASTM E313-73, CIE ISO2470/R457, AATCC, Hunter, Taube, Berger, Stensby), желтизна (ASTM D1925, ASTM E313-00, ASTM E313-73), чернота (My, dM), оттенок (ASTM E313-00), цветовая плотность CMYK (A, T, E, M), индекс метамерии (Milm), Munsell, непрозрачность, интенсивность (интенсивность красителя, тонирующая способность) |
| Точность отображения | Значение плотности: 0,001, значение цветности: 0,01 | ||
| Угол обзора | 2°，10° | ||
| Показатели качества печати | Плотность цвета CMYK (A, T, E, M), площадь растровой точки, растискивание, степень наложения красок (оверпринт), контраст печати, шкала серых тонов, ошибка цветового тона. | ||
| Условия освещения | A, B, C, D50, D55, D65, D75, F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, CWF, U30, U35, DLF, NB F, TL83, TL84, ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LE D-V1, LED-V2 | ||
*Кольцевое освещение под углом 45° / прием излучения под углом 0°
**Измерение стандартного отклонения для белой пластины (30 измерений с интервалом 5 секунд после калибровки по белой пластине; кроме модели M3)
***Среднее значение по результатам измерений (диаметр 5 мм, режим M0) для 12 цветных пластин серии BCRA II (кроме модели M3)
